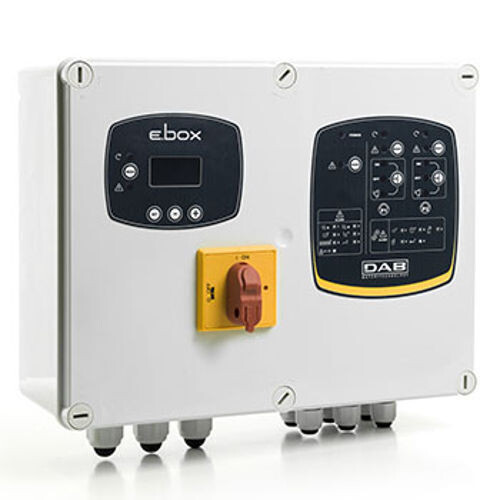

QUADRO ELETTRONICO DI PROTEZIONE E COMANDO E-BOX PLUS

APPLICAZIONI
L’E.box è un quadro elettronico di controllo e comando, che integra in sé tutte le funzionalità e le protezioni necessarie per la realizzazione di un gruppo di pompaggio per drenaggio, riempimento e pressurizzazione.

E.BOX PLUS è un quadro elettronico di comando per la protezione ed il funzionamento automatico di una o due elettropompe sommergibili o di
pressurizzazione sia monofasi che trifasi, installate in ambito domestico, civile e industriale. Grazie alla possibilità di regolazione della corrente, il quadro e.box è compatibile con tutti i modelli di pompa con una corrente compresa fra 1 e 12 A con potenza fino a 5.5Kw.

COSTRUZONE DEL QUADRO
Fornito su cassetta in materiale termoplastico autoestinguente, con un grado di protezione IP55, il quadro protegge le elettropompe dalle condizione anomale come: sovraccarichi e sovratemperatura a riarmo automatico, cortocircuiti con fusibili (solo modello Plus), sovracorrenti delle pompe (protezione amperometrica), tensioni anomali, marcia a secco, rapidi avviamenti, guasto del del sensore di pressione o incoerenza dei comandi di
protezione esterni.

COMPONENTI A FRONTE QUADRO
- Sezionatore generale con blocco porta lucchettabile.
- Pulsanti selezione funzionamento AUT - OFF - MAN.
- Pulsanti RESET allarmi.
- Spie segnalazione marcia, blocco, allarmi.
- Display nei modelli PLUS D e BASIC D
COMPONENTI INTERNI AL QUADRO
- Scheda elettronica di comando e controllo, fusibili di protezione, contattori.
- Morsetti di collegamento all’alimentazione monofase (L-N nella versione BASIC) oppure trifase (L1-L2-L3 nella versione PLUS).
- Morsetti di collegamento alle elettropompe monofase (L-N nella versione BASIC) oppure trifase (U-V-W nella versione PLUS).
- Morsetti di collegamento ai pressostati, sensori, protezione termica KK, contatti N.O segnalazioni allarme. Dip switch di selezione funzionamento:
galleggianti o sensore di livello, riempimento o svuotamento vasche, funzionamento con una o due pompe anche nella versione con display.
SOFTWARE
Nei modelli con display il software
- Guida passo passo la prima installazione nella selezione delle impostazioni corrette a seconda dell'applicazione interessata.
- Rende visibile in modo chiaro ed immediato lo stato del quadro e delle pompe.
- Facilita di molto qualsiasi modifica di messa a punto dei livelli rispetto alla versione precedente in quanto non occorre più metter mano ai dip switch
all'interno del quadro.
